锻钢高压固定球阀Q347F-40C

价格
¥1680.00 元/套
产品名称
锻钢高压固定球阀
产品型号
Q347F-40C
产品压力
PN40(4.0MPa)
购买数量
- +
收藏
产品编号 Q347F-40C(DN25-DN1200)
  • 产品说明

一、产品概述

Q347F/H/Y锻钢高压固定球阀是三分体式连接锻钢固定球阀,是将 阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴 结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能;标准阀座采用弹簧结构,将阀座推向球体,保证了良好的进出口双向密封性能;利用自带的排 放阀,阀体中腔可向外排放;枢轴采用防吹出保护结构,有效地防止泄漏;低磨擦系数的轴承,使得扭矩减少到最小,便于阀门启闭;阀杆与阀体有效的接触,使防 静电接地装置性能优越等。

Q347F/H/Y锻钢高压固定球阀具有性能优异,可靠性高,用途广泛,价格合理等优点。适用于:化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

二、主要零部件材料表

序号

零件名称

材料名称

Q347F-40C

Q347F-40P

Q347F-40R

Q347F-40RL

1

阀体、阀盖

WCB

CF8

CF8M

CF3M

2

球体

2Cr13

CF8

CF8M

CF3M

3

阀杆

2Cr13

304

316

316L

4

阀座密封面

PTFE、碳素纤维+PTFE、对位聚苯(PPL)、铬镍系不锈钢、硬质合金

5

螺柱、螺母

35、35CrMoA(B7)、45(2H)

2Cr13(420)、1Cr18Ni9、1Cr17Ni2(431)

6

填料

PTFE、柔性石墨

三、主要性能规范表

试验压力(Mpa)

公称压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

25.0

强度试验

2.4

3.8

6.0

9.6

15.0

24

37.5

密封试验

1.8

2.8

4.4

7.0

11.0

17.6

27.5

气密试验

0.5-0.7

工作温度

PTFE≤150℃、PPL≤300℃、碳纤≤350℃

适用介质

C:水、油、蒸气、P:硝酸类(温度≤200℃)、 R:醋酸类(温度≤200℃)

四、主要外形尺寸表

Q347F H Y锻钢高压固定球阀结构图.png

公称通径
DN(mm)

公称压力PN40(4.0MPa)尺寸(mm)

重量

(KG)


D1

L

H1

H2

E

F

W


DN50

51

178

102

107

-

-

230

15

DN65

64

241

114

125

-

-

400

24

DN80

76

283

127

152

-

-

400

30

DN100

102

305

152

178

-

-

650

55

DN125

127

381

184

300

-

-

1050

87

DN150

152

403

219

330

-

-

1050

118

DN200

203

502

273

389

116

350

600

255

DN250

254

568

364

495

116

350

600

370

DN300

305

648

395

580

171

420

800

533

DN350

337

762

430

625

171

420

800

640

DN400

387

838

470

670

257

400

800

1030

DN450

438

914

550

698

257

400

800

1542

DN500

489

991

580

840

257

400

800

2100

DN600

591

1143

700

1050

150

410

800

4200

DN700

686

1346

800

1100

83

650

800

5300

DN800

781

1524

950

1150

83

650

800

7860

DN900

876

1727

1100

1247

123

735

800

8684

DN1000

978

1880

1200

1374

123

735

800

10300

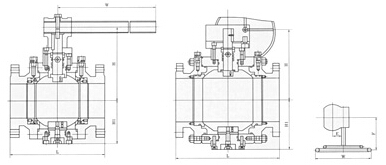

五、主要结构图

Q347F H Y锻钢高压固定球阀结构图.png

×
